Прибор «ИВИС – К» предназначен для выявления короткозамкнутых витков катушки статора и испытаний витковой изоляции в секционируемых катушечках статора электродвигателя с рабочим напряжением до 10 киловольт, как до укладки в статор, так и уложенных в статор перед распайкой схемы. Прибор позволяет определить местонахождение дефектной катушки в проверяемом статоре.

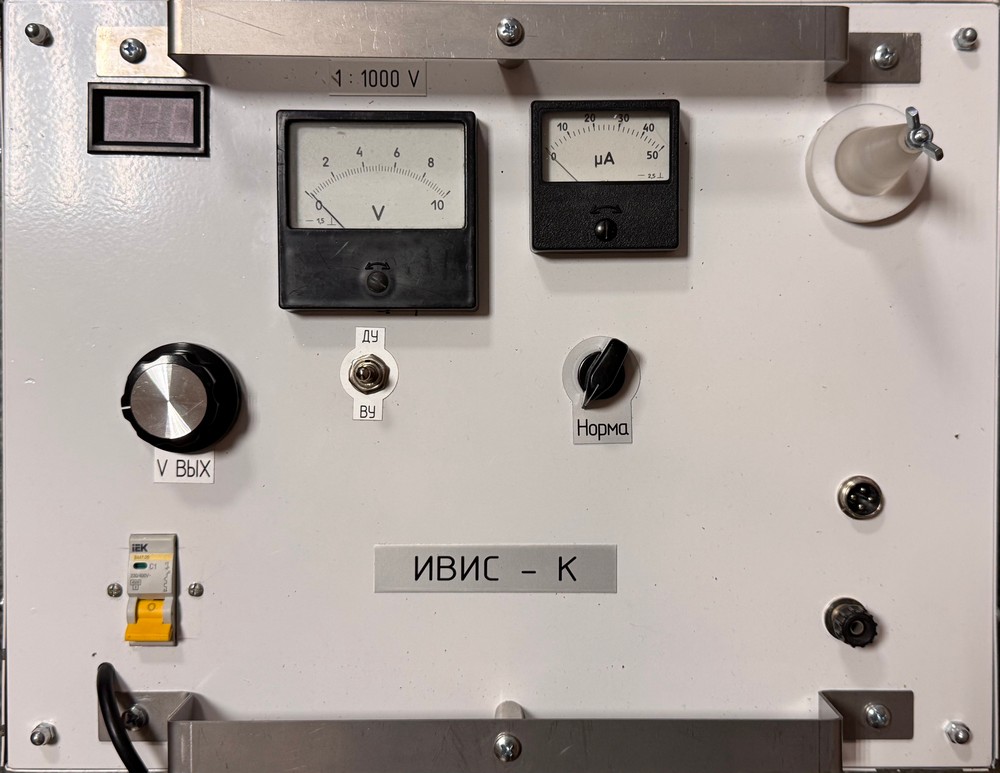

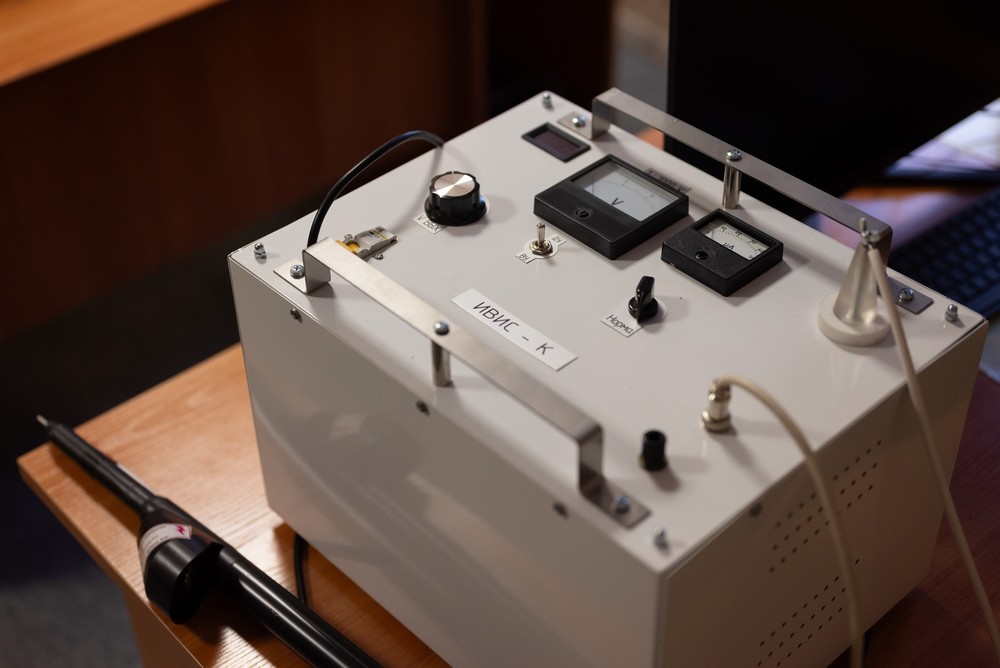

Прибор смонтирован в прямоугольном металлическом корпусе с ручками для перемещения. Все органы управления прибора расположены на лицевой панели.

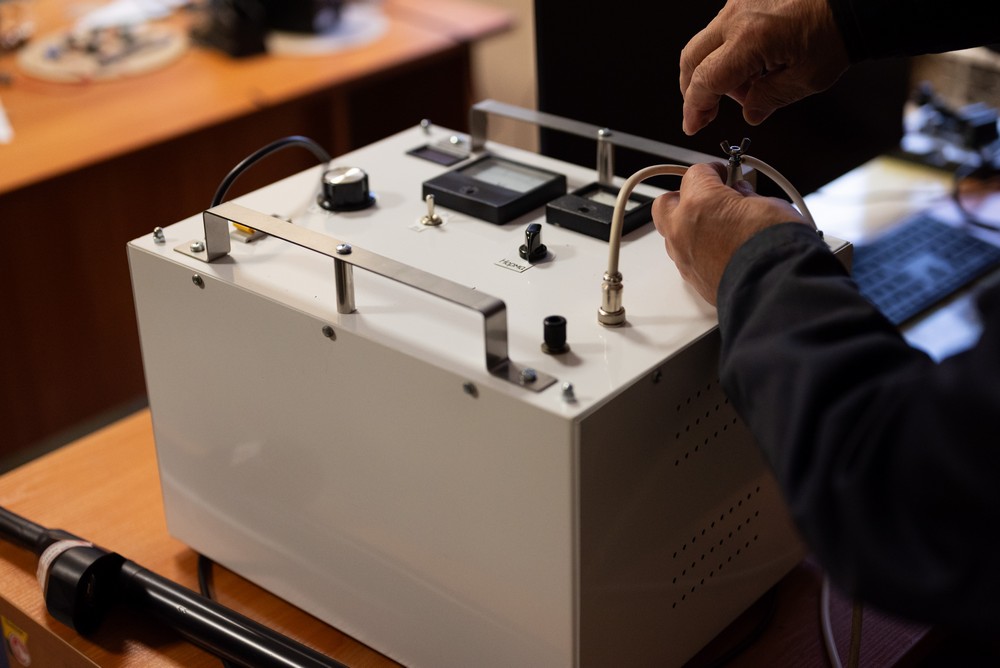

С учётом требований техники безопасности прибор оснащён изолированной штангой. Испытательное напряжение от прибора к испытуемой катушки подаётся гибким изолированным высоковольтным проводом.
Внутри корпуса на диэлектрическом основании размещены:
- регулировочный трансформатор
- повышающий трансформатор
- высоковольтный выпрямитель
- коммутатор
- выходной трансформатор
- трансформатор собственных нужд
- схемы киловольтметра и индикатора дефекта (виткового замыкания)
|
Форма испытательного напряжения
|
импульсная
|
|
Частота следования импульсов, Гц
|
25
|
|
Испытательное напряжение, В
|
Регулируемое диапазон 1000 – 12000
|
|
Чувствительность к дефектам витковой изоляции по стрелочному индикатору
|
80% шкалы
|
|
Питание прибора сеть 50 Гц , В
|
220
|
|
Потребляемая мощность не более, Вт
|
200
|
|
Габариты прибора, мм
|
410*320* 300
|
|
Масса, кг
|
20
|
- переносной прибор
- техническое описание
- инструкция пользования
- высоковольтная штанга
- провод заземления 1,5м
Чтобы получить подробную консультацию или оставить заявку на изготовление, Вы можете позвонить нам по телефону +7 (951) 397-33-26 или написать нам на почту elsiprom@bk.ru
Наш специалист свяжется с Вами в ближайшее время.
