ООО «Элсипром» производит установки СИУК-М предназначенные для испытания изоляции обмоток статоров турбо- и гидро- генераторов, мощных электрических машин повышенным переменным, в режиме резонанса токов, и выпрямленным напряжением.
Испытательные установки рассчитаны для эксплуатации в условиях машинного зала электрической станции. Режим работы повторно-кратковременный.
В состав испытательной установки входят:
-
высоковольтный испытательный резонансный трансформатор типа ОМИК-М
-
регулятор напряжения РАОС
-
измерительная система
-
высоковольтный выпрямитель
-
аппаратура управления, защиты, контроля и сигнализации.

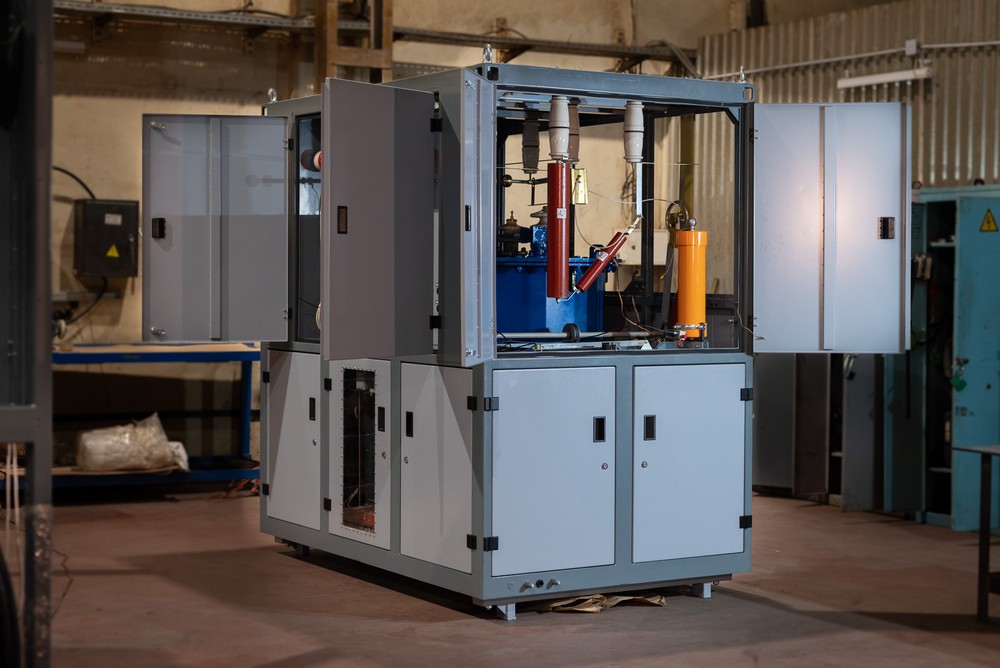

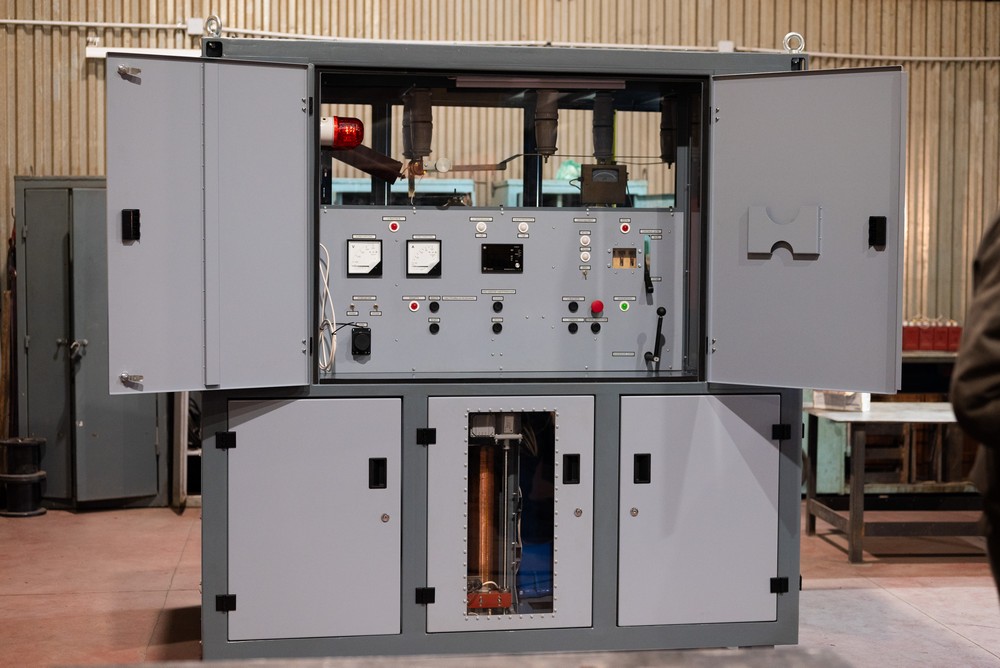

Все оборудование смонтировано в шкафу. Шкаф имеет цапфы для переноски краном.

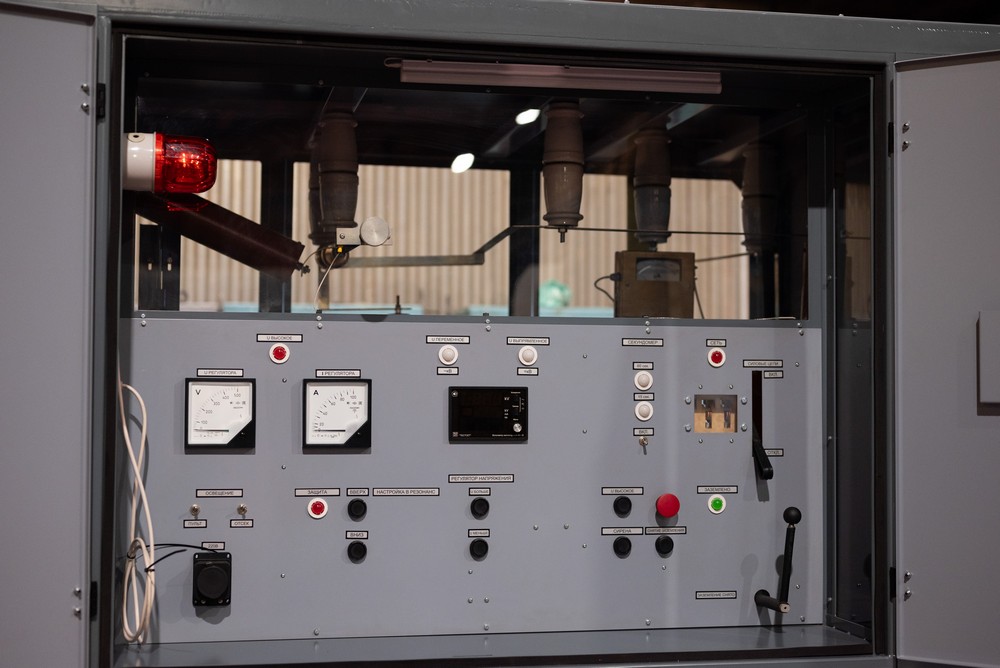

Высоковольтное оборудование размещено в закрытом отсеке, аппаратура управления и сигнализации находится на пульте управления.
ООО «Элсипром» предлагает к поставке установки СИУК-М различной мощности:
|
Таблица характеристик выпускаемых установок СИУК-М
|
|||||||
|
Наименование
|
СИУК-М 246/43-60
|
СИУК-М 370/35-55
|
СИУК-М
500/35-50
|
СИУК-М 800/35-55
|
СИУК-М 1000/27-50
|
||
|
1.
|
Номинальное входное напряжение сети частоты 50 Гц
|
В
|
380
|
||||
|
2.
|
Номинальная выходная мощность ВН
|
кВА
|
246
|
370
|
500
|
800
|
1000
|
|
3.
|
Номинальное переменное напряжение на выходе (в режиме компенсации максимальной паспортной ёмкости)
|
кВ
|
43
|
35
|
35
|
35
|
27
|
|
4.
|
Максимальное переменное напряжение на выходе (при сомкнутом магнитопроводе)
|
кВ
|
47
|
43
|
39
|
43
|
35
|
|
5.
|
Номинальное выпрямленное напряжение на выходе
|
кВ
|
60
|
50
|
50
|
50
|
38
|
|
6.
|
Максимальное выпрямленное напряжение на выходе
|
кВ
|
67
|
60
|
55
|
60
|
50
|
|
7.
|
Номинальная входная мощность НН (кратковременная)
|
кВА
|
30
|
60
|
60
|
60
|
60
|
|
8.
|
Диапазон резонансных емкостей изоляции
|
мкФ
|
0,05-0,5
|
0,05-1,35
|
0,05÷1,5
|
0,05-2,0
|
0,05-2,5
|
|
9.
|
Ток срабатывания защиты по стороне НН при работе на переменном напряжении
|
А
|
75
(max 100)
|
75
(max 100)
|
75
(max 100)
|
75
(max 150)
|
75
(max 150)
|
|
10.
|
Ток срабатывания защиты по стороне НН при работе на выпрямленном напряжении
|
А
|
25
|
25
|
25
|
25
|
25
|
|
11.
|
Габариты испытательной установки
|
мм
|
2085х2000х1320
|
||||
|
12.
|
Масса
|
кг
|
до 2400
|
до 2700
|
до 2700
|
до 2700
|
до 2700
|
Комплект поставки включает в себя:
-
испытательная установка;
-
руководство по эксплуатации;
-
протокол приемо-сдаточных испытаний;
-
комплект ЗИП;
-
измерительная система;
-
кабель СКВИЛ-70.
Определение мощности испытательной установки, условий и сроков поставки производится индивидуально по запросу.
Данные для расчета Вы можете направить на почту elsiprom@bk.ru, заполнив опросный лист.
Наш специалист свяжется с Вами в ближайшее время.
